狮王散热器安装方式图解

发布时间:2014-05-21 作者:狮王暖气片

散热器按照进出水方式的不同,分为六种:

1、同侧上进下出型

2、异侧上进下出型

3、下进下出型

4、底进底出型

5、异侧下进上出型

6、通侧下进上出型

以上六种不同的进出水方式,尤其以上进下出型散热效果最好。

散热器工作原理:

壁挂炉将冷水加热,加热过后的水通过分水器流入不同的散热器,散热器将水中所含热量通过传导和辐射的方式,将室内冷空气加热,失去热量后水温下降的温水,经过分水器之后流回到壁挂炉重新加热。以上就是散热器的工作原理。

散热器安装过程中的一些需要注意的地方:

由于散热器在工作过程中温度持续高于室内温度,如果家里是木地板,则应该将散热器地段和木地板之间的距离保持在100——150mm之间,以防木地板因受热变形。除了要与木地板保持一定距离之外,散热器安装是还必须与墙壁留有足够的空间,尤其是对于没有墙纸的白色墙壁,很容易被散热器熏得泛黄。所以,在安装散热器时,必须在散热器和墙壁之间留出30——50mm之间的空隙。如果,仍旧担心墙壁被熏黄变色,可以选择狮王专利的防熏墙系列的散热器,能有效避免墙体被熏黄变色。

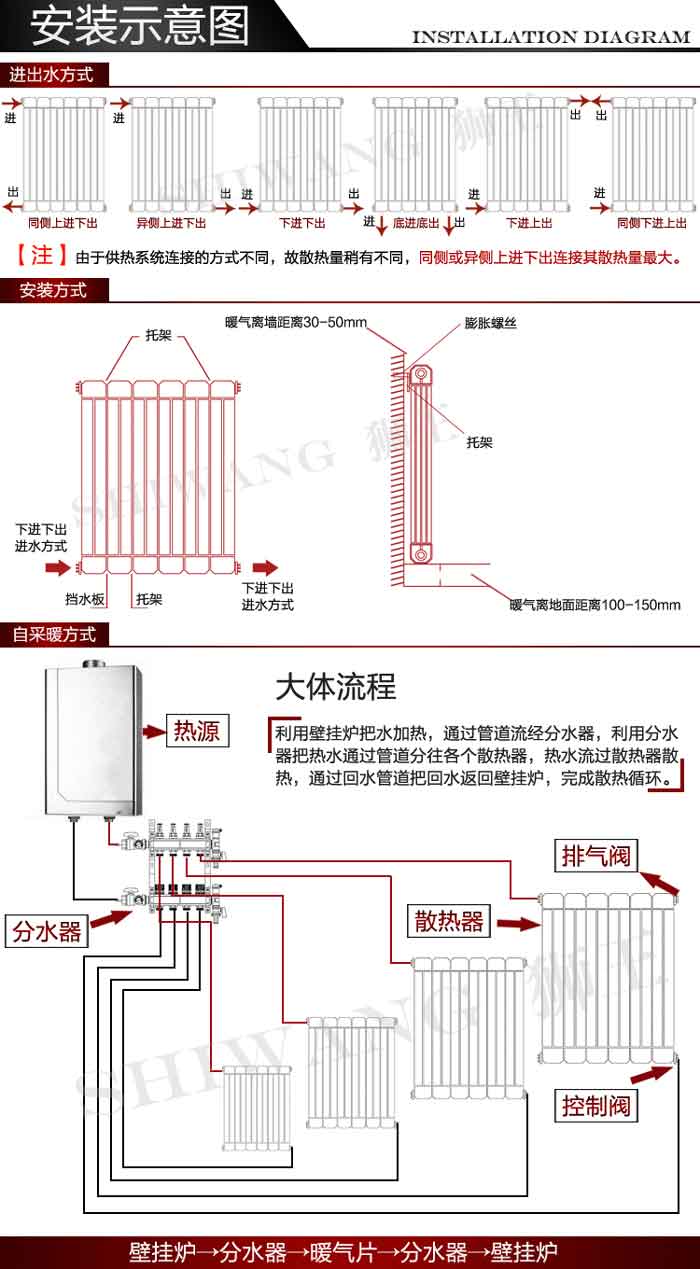

狮王散热器安装示意图
